Z3型脹緊套

時間：2018-12-03　　點擊：2309

詳細說明

?訂購熱線：187-3071-6577

　

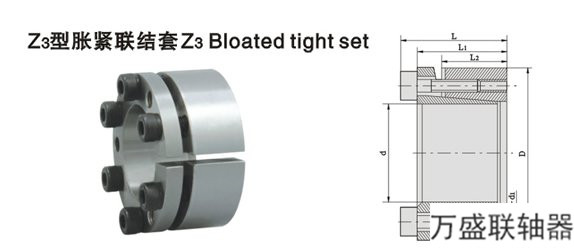

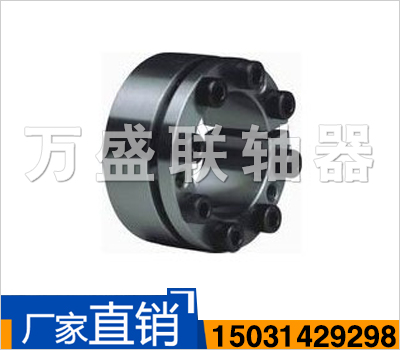

　Z3型脹緊套

　　特性: Z3型脹緊內外錐環用內六角螺栓擰緊，能傳遞較大載荷，并且一個錐環上有拆卸螺紋孔；Z3型結合面較長，對中性好，適用于旋轉精度要求較高和傳遞大載荷的場合。

安裝參考范例

基本尺寸							額定負荷		脹套與軸結合面上的壓力 Pf N/mm2	脹套與輪轂結合面上的壓力 Pf′ N/mm2	螺釘?shù)?br /> 擰緊力矩 MA N·m	重量 kg
d	D	L	L 1	L2	d1	n	軸向力F1 KN	轉矩 M1 KN·m
mm						n	軸向力F1 KN	轉矩 M1 KN·m
20	47	37	31	21.7	M6	4	30	0.30	287	90	17	0.29
22	47					4	30	0.33	260	90		0.27
25	50					5	35	0.44	287	106		0.30
28	55							0.49	256	96		0.36
30	55							0.53	239	96		0.34
35	60						45	0.81	246	106		0.38
40	65						45	0.94	215	98		0.41
45	75	46	38	25.3	M8	6	80	1.86	283	134	41	0.70
50	80					6	80	2.07	255	126		0.76
55	85					7	90	2.54	270	138		0.82
60	90					7	90	2.77	247	130		0.88
65	95					8	105	3.58	261	141		0.94
70	110	60	50	33.4	M10	7	140	5.10	244	128	83	2.10
75	115							5.46	228	119		2.20
80	120							5.85	214	112		2.30
85	125					8	175	7.45	230	129		2.40
90	130					8	175	7.90	217	124		2.60
95	135					10	205	9.90	257	149		2.70
100	145	68	58	40.8			220	11.00	192	114		3.70
105	150							11.55	210	114		3.90
110	155							12.10	175	107		4.00
120	165					12	260	15.70	192	120		4.30
125	170				M12	10	320	17.50	189	120	145	4.80
130	180							20.70	188	120		5.90
140	190							22.50	175	114		6.30
150	200	77	65	45.4		12	380	28.50	196	130		6.70
注：Z3型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。
